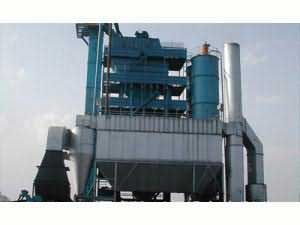

LMN-Ⅱ型袋式除塵器
LMN-Ⅱ型袋式除塵器是一種新型**干式除塵設備，適用于凈化細小而干燥的非纖維性粉塵。自問世以來，已成功的應用于鑄造，耐火材料，粉煤輸送，面粉加工和建筑材料等行業，當過濾速度為1—2米/分，初始吹塵濃度<15克/米3 時，除塵效率可達99.5%以上。
該產品曾榮獲1981后沈陽市面上技術研究成果二等獎。
結構及工作原理
LMN-Ⅱ型袋式除塵器為組合袋式除塵器，其基本單元有3排6列共18條φ185×3200毫米濾袋過濾面積為33米2，各單元之間用隔板分開。
含塵氣流由進風管進入除塵器，經濾袋過濾后從上部排風管排出。積附于濾袋上的粉塵由脈動逆氣流反吹。清灰機構由鏈傳動裝置，切換閥和脈動閥組成，當某一單元處于清灰狀態時，切換閥從工作位置翻轉90度，切斷含塵氣路、同時引入反吹氣流。每一單元清灰時間為26秒。由于脈動閥的脈動動作，濾袋在反向氣流一張一弛的作用下脹縮相間使附著其上的粉塵除掉，并很容易地抖落到下部灰斗中。尾氣進入其余工作單元，經再過濾后排出。
本機由轉動鏈條控制，各單元按順序清灰，便于調節、運行，維修方便。
選用說明
該除塵器有3—16個單元，共14種組合形式，處量范圍為3960—59400米3/小時，排風管沿除塵器軸向兩端均可接管，可根據設計配置任選。
LMN—I除塵器支腳尺寸系列表
| 單元數符號 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| ∠ | 2314 | 3054 | 3794 | 2534 | 5274 | 6014 | 6754 | 7494 | 8234 | 8974 | 9714 | 10454 | 11194 | 11934 |
| ∠A | 2114 | 2854 | 3594 | 4334 | 5074 | 5814 | 6554 | 7294 | 8034 | 8774 | 9514 | 10254 | 10994 | 11734 |
| n×∠B | / | / | / | 2×2167 | 2×2537 | 2×2907 | 3×2184.7 | 3×2431.3 | 3×2678 | 3×2924.7 | 4×2378.4 | 4×2563.5 | 4×2748.5 | 4×2933.5 |
LMN—I型除塵器外型尺寸表?
| 單元數符號 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| A | 2295 | 3035 | 3775 | 4515 | 5255 | 5995 | 6735 | 7475 | 8215 | 8955 | 9695 | 10435 | 11175 | 11915 |
| B | 2509 | 3249 | 3989 | 4729 | 5469 | 6209 | 6949 | 7689 | 8429 | 9169 | 9909 | 10649 | 11389 | 12129 |
| C | 1068 | 1808 | 2548 | 3288 | 4028 | 4768 | 5508 | 6248 | 6988 | 7728 | 8468 | 9208 | 9948 | 10688 |
設備的規格與性能
| 項?? 規格目 性能參數 | DDF— 1000 | DDF— 1800 | DDF— 3000 | DDF— 4000 | DDF— 5000 | DDF— 6000 | DDF— 7000 | DDF— 8000 | DDF— 9000 | DDF— 10000 |
| 過濾面積(m2) | 1000 | 1800 | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 |
| 處理風量m3/h | 30000 — 90000 | 54000 — 162000 | 90000 — 270000 | 120000 — 360000 | 150000 — 450000 | 180000 — 540000 | 210000 — 630000 | 240000 — 720000 | 270000 — 810000 | 300000 — 900000 |
| 設備阻力(Pa) | 1470 | 1470 | 1470 | 1470 | 1470 | 1470 | 1470 | 1470 | 1470 | 1470 |
| 過濾小室數 (個) | 6 | 8 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 |
| 濾袋排數 (排) | 15 | 11 | 7 | 10 | 9 | 11 | 10 | 11 | 11 | 12 |
| 單室過濾面積 (m2) | 250 | 225 | 500 | 666 | 625 | 750 | 700 | 800 | 730 | 830 |
| 濾 袋 尺 寸 (￠mm) | 260 | 180 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 292 |
| 入口溫度(℃) | <150 <300 | <150 <300 | <150 <300 | <150 <300 | <150 <300 | <150 <300 | <150 <300 | <150 <300 | <150 <300 | <150 <300 |
| 設備重量(T) | 57.5 | 81.65 | 138 | 161 | 195．5 | 230 | 310．5 | 345 | 414 | 517 |
| 價 格(萬元) | 71 | 94 | 152 | 182 | 239 | 265 | 418 | 488 | 570 | 659 |
LMN—Ⅱ型袋式除塵器
LMN—Ⅱ型袋式除塵器是一種新型**干式除塵設備，適用于凈化細小而干燥的非纖維性粉塵。自問世以來，已成功的應用于鑄造、耐火材料、粉煤輸送、面粉加工和建筑材料等行業。當過濾速度為1—2米/分，初始吹塵濃度<15克/米3時，除塵效率可達99.5%以上。
該產品曾榮獲1981年沈陽市技術研究成果二等獎。
結構及工作原理
LMN—Ⅱ型除塵器為組合袋式除塵器，其基本單元有3排6列共18條￠185×3200毫米濾袋過濾面積為33米2，各單元之間用隔板分開。
含塵氣流由進風管進入除塵器，經濾袋過濾后從上部排風管排出。積附于濾袋上的粉塵由脈動逆氣流反吹。清灰機構由鏈傳動裝置，切換閥和脈動閥組成，當某一單元處于清灰狀態時，切換閥從工作位置翻轉90度，切斷含塵氣路，同時引入反吹氣流。每一單元清灰時間為26秒。由于脈動閥的脈動動作，濾袋在反向氣流一張一弛的作用下脹縮相間使附著其上的粉塵除掉，并很容易地抖落到下部灰斗中。尾氣進入其余工作單元，經再過濾后排出。
本機由轉動鏈條控制，各單元按順序清灰，便于調節、運行、維修方便。
選用說明
該除塵器有3—16個單元，共14種組合形式，處量范圍為3960—59400米3/小時，排風管沿除塵器軸向兩端均可接管，可根據設計配置任選。
LMN—Ⅱ除塵器支腳尺寸系列表
| 單元數符號 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| ∠ | 2314 | 3054 | 3794 | 2534 | 5274 | 6014 | 6754 | 7494 | 8234 | 8974 | 9714 | 10454 | 11194 | 11934 |
| ∠A | 2114 | 2854 | 3594 | 4334 | 5074 | 5814 | 6554 | 7294 | 8034 | 8774 | 9514 | 10254 | 10994 | 11734 |
| n×∠B | / | / | / | 2×2167 | 2×2537 | 2×2907 | 3×2184.7 | 3×2431.3 | 3×2678 | 3×2924.7 | 4×2378.4 | 4×2563.5 | 4×2748.5 | 4×2933.5 |
LMN—Ⅱ型除塵器外型尺寸表
| 單元數符號 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| A | 2295 | 3035 | 3775 | 4515 | 5255 | 5995 | 6735 | 7475 | 8215 | 8955 | 9695 | 10435 | 11175 | 11915 |
| B | 2509 | 3249 | 3989 | 4729 | 5469 | 6209 | 6949 | 7689 | 8429 | 9169 | 9909 | 10649 | 11389 | 12129 |
| C | 1068 | 1808 | 2548 | 3288 | 4028 | 4768 | 5508 | 6248 | 6988 | 7728 | 8468 | 9208 | 9948 | 10688 |
安裝、使用及維護說明
安裝
1.安裝前，應參照技術文件核對除塵器及所帶零部件的完好性。
2.除塵器各部箱體及法蘭連接件之間，均墊以2—3毫米厚的石棉膠墊，用螺栓固緊，要求各部位受力均勻、嚴密、不漏氣。
3.控制含塵氣體的換向閥和逆洗氣流閥板的位置相差90度，即一塊板全開時另一塊板應處于全閉位置。
4.傳動鏈條松緊度要適宜，每米不平直度不超過2毫米，全長不平直度不超過3毫米。
5.各濾袋安裝時要張緊，并調節上部吊掛彈簧長度，使每單元布袋張拉受力均勻。
使用
1.對減速機、軸承、傳動鏈條等轉動部件應在啟動前檢查其轉動靈活性，并澆注潤滑油。
2.使用208滌綸絨布時處體溫度不得超過130℃除塵器用于高溫場合，須對氣體進行冷卻或采用耐熱濾濾料，但應不出現結露現象。
維護
1.定期檢查電氣設備，轉動部件要及時加油。
2.定期檢查濾袋，發現損傷時修補或**換。
如果設備阻力過大，系濾袋堵塞造成透氣不良，須用溫水和肥皂洗滌濾袋。
