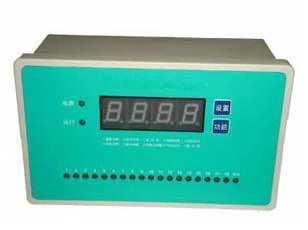

脈沖控制儀

該脈沖控制儀采用了目前比較的WOS數字集成電路，外型美觀大方，性能穩定，顯著提高了儀器的工作性，并有的抗干擾能力，維修方便等特點，在電路設計上增加了短路自動保護，LED顯示電路，**有利于延長使用壽命。
該儀器由直流穩壓，脈沖發生器，單穩，數字集成電路，門控，門推動，可控硅輸出，數碼顯示等電路組成。
NE555輸出可調的脈沖計數信號和門控信號。計數電路譯碼和十個門的輸出全部由一塊MOS數字集成擔任。計數輸入加有自動清“0”延遲計數，開啟電源后，計數從“0”依次輸出循環計數。脈沖信號輸入到門控電路，去控制門輸出的導通時間，同時也控制可控硅的導通時間。
220V交流經降壓半波整流后，給可控硅和數碼管提供脈沖輸出和顯示電壓。可控硅輸出的脈沖電流啟動電磁閥去控制除塵設備工作。
