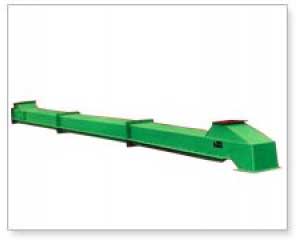

空氣輸送斜槽
技術咨詢 Telephone counseling15132770992
我要訂購 Ordering15132779991
產品詳細參數: 點擊:次
產品說明
空氣輸送斜槽采用PEES-6(滌綸)型合成纖維織物，是一種新型透氣型，它具有(可達160℃)，、損、吸濕性低、重量輕、表面平整、使用壽命長等優點。
斜槽在輸送物料中因為、沒有轉動部件，易于維護，密封性好，無噪音，操作**，耗電少，改變輸送方向方便，并能多點喂料和多點卸料而廣泛的應用。斜槽的主要構件是透層。
空氣輸送斜槽是一種用于輸送干燥粉狀物料的氣力輸送設備。在水泥工業中常用于輸送水泥和生料粉。
技術參數
| 規格 | XZ200 | XZ250 | XZ315 | XZ400 | XZ500 | XZ630 | XZ800 | |||
| 槽體寬度 | m m | 200 | 250 | 315 | 400 | 500 | 630 | 800 | ||
| 輸 送 能 力 | a=4° | 水泥 | T/h | 22 | 40 | 70 | 130 | 220 | 320 | 400 |
| 生料 | 16 | 30 | 55 | 100 | 165 | 245 | 310 | |||
| a=6° | 水泥 | 40 | 65 | 120 | 250 | 400 | 610 | 765 | ||
| 生料 | 30 | 55 | 90 | 185 | 300 | 455 | 565 | |||
| a=8° | 水泥 | 50 | 80 | 140 | 300 | 470 | 720 | 900 | ||
| 生料 | 35 | 65 | 110 | 225 | 355 | 540 | 670 | |||
| a=10° | 水泥 | 60 | 100 | 170 | 380 | 570 | 900 | 1080 | ||
| 生料 | 45 | 80 | 140 | 285 | 425 | 670 | 800 | |||
| a=12° | 水泥 | 70 | 120 | 205 | 455 | 685 | 1080 | 1295 | ||
| 生料 | 50 | 95 | 165 | 340 | 510 | 805 | 960 | |||
| 槽體節長 | 標準節 | m m | 2000 | |||||||
| 非標準節 | m m | 250 | ||||||||
| 需要風壓 | KPa | 4-5.5 | ||||||||
| 需要風量 | m3/m2.min | 1.5-2 | ||||||||
| 透 氣 層 | 材質 | 合成纖維 | ||||||||
| 厚度 | m m | 4-6 | ||||||||
| 耐溫 | ℃ | 150 | ||||||||
| 徑向斷裂強度 | N/cm寬 | 4700 | ||||||||
| 阻力 | Pa | 800-1200(在2m3/m2.min條件下) | ||||||||
|
代號 |
a1 | b1 | e1 | f1 | m1×R1 | n1×R1 | n-Φ1 | |||||||
| 型號 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 | Ⅰ型 | Ⅱ型 |
| XZ200 | 120 | 200 | 120 | 150 | 210 | 280 | 210 | 230 | 2×86 | 4×63 | 2×86 | 3×66 | 8－Φ14.5 | 14－Φ12 |
| XZ250 | 150 | 250 | 150 | 200 | 240 | 330 | 240 | 280 | 3×70 | 4×70 | 3×70 | 3×83 | 12－Φ14.5 | 14－Φ12 |
| XZ315 | 150 | 250 | 150 | 250 | 240 | 330 | 240 | 330 | 3×70 | 4×75 | 3×70 | 4×75 | 12－Φ14.5 | 16－Φ12 |
| XZ400 | 150 | 315 | 150 | 315 | 240 | 395 | 240 | 395 | 3×70 | 5×73 | 3×70 | 5×73 | 12－Φ14.5 | 20－Φ12 |
| XZ500 | 200 | 400 | 200 | 400 | 290 | 480 | 290 | 480 | 3×88 | 6×75 | 3×88 | 6×75 | 12－Φ14.5 | 24－Φ12 |
| XZ630 | 200 | 500 | 200 | 500 | 290 | 580 | 290 | 580 | 3×88 | 7×79 | 3×88 | 7×79 | 12－Φ14.5 | 28－Φ12 |
| 代號 | a2 | b2 | e2 | f2 | m2 × R2 | n2 × R2 | N - Φ3 | d1 | d2 | d3 | n-Φ2 | d4 | d5 | d6 | n- Φ 4 |
| 型號 | |||||||||||||||
| XZ200 | 206 | 206 | 286 | 286 | 3 × 82 | 3 × 82 | 14 － Φ12 | 108 | 152 | 188 | 4 － Φ 12 | Φ130 | Φ160 | Φ190 | 6 － Φ 12 |
| XZ250 | 256 | 256 | 336 | 336 | 4 × 75 | 4 × 75 | 16 － Φ12 | 108 | 152 | 188 | 4 － Φ 12 | Φ135 | Φ170 | Φ205 | 6 － Φ 12 |
| XZ315 | 321 | 321 | 401 | 401 | 5 × 73 | 5 × 73 | 20 － Φ12 | 260 | 225 | 260 | 6 － Φ 12 | Φ190 | Φ225 | Φ260 | 8 － Φ 12 |
| XZ400 | 406 | 406 | 486 | 486 | 6×75 | 6×75 | 24－Φ12 | 315 | 280 | 315 | 8－Φ12 | Φ245 | Φ280 | Φ315 | 8－Φ12 |
| XZ500 | 506 | 506 | 586 | 586 | 7×79 | 7×79 | 28－Φ12 | 340 | 305 | 340 | 8－Φ12 | Φ270 | Φ305 | Φ340 | 8－Φ12 |
| XZ630 | 638 | 638 | 738 | 738 | 8×86 | 8×86 | 32－Φ | 405 | 370 | 405 | 12－Φ12 | Φ355 | Φ395 | Φ435 | 12－Φ12 |
