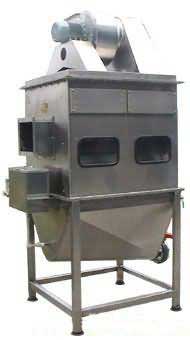

CCJ/DG沖擊式多管除塵器

一、工作原理
　　CCJ/DG沖擊式多管除塵器當含塵氣體由進風口進入除塵器后，大面粗顆粒的粉塵被擋灰板阻擋下落，較小的粉塵則隨著氣流一同進入聯體箱。此時，含塵氣流經送風管經較高的速度從噴口處噴出，因而沖擊液面撞擊激起大量的泡沫和水滴。從而達到凈化除塵的目的。凈化后的空氣在負壓作用下，通過**擋水板與**擋水板除去氣體中所含水滴，由風機口排出。
　　含塵氣體的整個除塵過程都處于負壓情況下，而水面的高度是由水位控制系統通過溢流管控制的。設備中凈化氣體所用的水在使用一段時間后，水中含有大量的粉塵，此時**換新水，這個任務由電動推桿來完成。排水口處裝有一活塞，它和電動推桿連接。電動推桿將活塞提起時，含塵污水則經排水口排出。污水排完后，水位控制系統控制設在進水處的電磁閥開啟，水通過進水管和設于除塵器箱體下部的沖洗噴嘴噴出，將其底部沖洗干凈。隨后，電動推桿將活塞放下，關閉排污口。此后，箱體水位開始上升直到除塵器所需高度時電磁閥關閉。箱內多余的水由洋流口溢出。
二、總體結構
　　該除塵器分為上、下箱體兩大部分：
　　上箱體包括：進出風管、分配送風管、兩道擋水板、噴頭、離心風機等。（Ⅰ型不包括離心風機）
　　下箱體包括：泥漿斗、噴水管等。
　　該除塵器另外裝有：電動推桿、液體控制儀、電磁閥和U型壓差計等。
