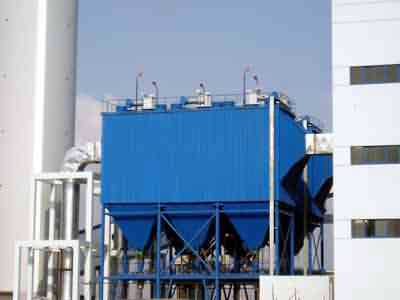

XKD、XWD系列電除塵器

簡介
　　1、XKD、XWD系列電除塵器的參數、結構和外型尺寸見附圖。
　　2、型號表示意認：
　　例1：（XKD200×3/2）
　　板臥式框架結構的電除塵器，其流通面積200m2三個電場雙室結構。
　　技術性能(一)
　　同極間距300mm/400mm
　　電場風速（M/s） 0.9-1.2
　　除塵器承受負壓（Pa) -600～0
　　氣體允許溫度（℃） ≤300
　　設計效率（%） ≥99
　　壓力損失（Pa） ≤300
　　漏風率（%） ≤5
　　電場數/室數 3電場/單室～3電場/雙室
　　電場長度（M） C型板、波形板
　　陽極振打形式 撓臂錘側部振打
　　陽極振打形式 芒刺線、魚骨線、鋸齒線
　　陰極線形式 撓臂錘振打
　　陰極振打形式
　　高壓電源臺數 3～6
　　高壓電源參數輸出電流（A） 0.1～1.6/0.1～1.3
　　高壓電源參數輸出電壓（V） 60/70
　　電暈電極的類型對靜電除塵器的運行指標影響較大，設計制造、安裝過程都重視。在應用中對電暈電極的一般要求如下。
　　①有較好的放電性能，即在設計電壓下能產生足夠的電暈電流，起暈電壓低，與收塵電極相匹配，收塵電極上電流密度均勻。直徑小或帶有**的電暈電極可降低起暈電壓，利于　　　電暈放電。如煙氣含塵量高，特別是電收塵器入門電場空間電荷限制了電暈電流時，應采用放電的芒刺狀電暈電極。
　　②易于清灰，能產生較高的振打加速度，使黏附在電暈電極上的煙塵振打后易于脫落。
　　③機械強度好，在正常條件下不因振打、閃絡、電弧放電而斷裂。
　　④能，在低溫下也具有性。
　　1、電暈電極的形式
　　電暈電極按電暈輝點狀態分為有無固定電暈輝點狀態兩種。
　　(1)無固定電暈輝點的電暈電極　這類電暈電極沿長度方向無突出的**，亦稱非芒刺電極，如圓形線、星形線，絞線、螺旋線等。
　　①光圓線。光圓線的放電強度隨直徑變化，即直徑愈小，起暈電壓愈低，放電強度愈高。為保持在懸吊時導線垂直和準確的極距，要掛一個2～6kg的重錘。為防止振打過程火花放電時電暈線受到損傷，電暈線不能太細。一般采用直徑為1.5～3.8mm鎳鉻不銹鋼或合金鋼線，其放電強度與直徑成反比，即電暈線直徑小，起始電暈電壓低，放電。通常采用φ2.5～3mm耐熱合金鋼(鎳鉻線、鎳錳線等)，制作簡單。常采用重錘懸吊式剛性框架式結構，但極線過細時，易斷造成短路。
　　②星形線。星形電暈線四面帶有尖角，起暈電壓低，放電。由于斷面積比較大(邊長為4mmx 4mm左右)，比較，且容易制作。它也采用管框繃線方式固定。常用φ4～6mm普通鋼材經拉扭成麻花形，力學強度較高，不易斷。由于四邊有較長的尖銳邊，起暈電壓低，放電均勻，電暈電流較大。多采用框集式結構，適用于含塵濃度低的場合。
　　星形線的常用規格為邊寬4mrn×4rnrn，四個棱邊為較小半徑的弧形，其放電性能和小直徑圓線相似，而斷面積比2mm的圓線大得多，強度好，可以軋制。濕式靜電除塵器和電除霧器使用星形線時應在線外包鉛。
　　③螺旋線。螺旋線的特點是安裝方便，振打時粉塵容易脫落，放電性能和圓線相似，一般采用彈簧鋼制作，螺旋線的直徑為2.5mm。一些企業采用的電除塵技術，其電暈電極即為螺旋線。
