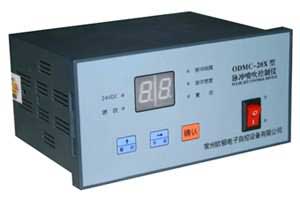

ODMC-20X型脈沖噴吹控制儀

一．概述
　　ODMC-20X型脈沖控制儀是脈沖袋式除塵器噴吹清灰的主要控制裝置。它的輸出信號控制電磁脈沖閥對濾袋進行循環清灰，以除塵器的處理能力和收塵效率。該產品的脈沖間隔、脈沖寬度、輸出位數、脈沖周期間隔可調，數據可用數顯管顯示，輸出位數可根據需求進行擴展。該產品由我廠工程師以客戶需求為中心研究，嚴格執行JB/T5915-91標準生產，產品零部件大都采用件，性能高于市場同類產品，使其操作**直觀**簡單，性能**穩定。
二．工作原理：
　　除塵器清灰時，一邊過濾一邊噴吹清灰，脈沖控制儀按設定的脈沖寬度和脈沖間隔輸出電信號控制脈沖閥逐個噴吹清灰。
三、技術參數
　　受控電磁閥個數： 1-20，21-40任選
　　額定輸入電壓 AC220V（-10%~+10%）50HZ-60HZ
　　額定輸出電壓 DC24V（或其他規格）
　　額定輸出電流 1A
　　輸出脈沖間隔調節范圍 1~180 秒或3~30 分（可調）
　　輸出脈沖寬度調節范圍 0.1-9.9秒（可調、脈寬加大需定制）
　　使用環境 -25℃~+55℃
空氣的相對濕度＜85%RH
　　外形尺寸 160×80mm
　　開孔尺寸 152×76mm
　　安裝方式 電柜面板安裝
（3）安裝
　　ODMC型脈沖控制儀接線采用接線端子連接方式，注意端子上的接線符號，AC220V端子應接交流220V電源，“ ”為接地線，1至終位及DC24V端子（共用線）接至電磁脈沖閥。
L、N接AC220V,切勿接錯，FG接地線
