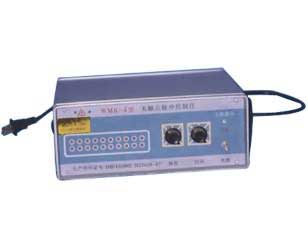

WMK－4型無觸點脈沖控制儀

無觸點脈沖控制儀使用說明
一、概述
無觸點脈沖控制儀，該機在電氣性能，工作原理，及使用上和WMK－2型、3型相同外，在電路設計，元器件使用，機箱結構等各方面都做了重大改進，輸出部分分別有10、12、14、16、18、20、24、27、30、32、36、40位等電壓分別有24V、36V、110V、AC220V各種。具有外型美觀大方，性能穩定，維修方便等特點。
二、技術性能
脈沖間隔1秒－30秒電源電壓220V50HZ
脈沖寬度0.05秒－0.2秒重量3kg
使用溫度－20℃－+45℃外型尺寸10×20×30cm2
電源消耗≤40W
三、工作原理
該儀器由直流穩壓，脈沖發生器，單穩，數字集成電路，門控，門推動，可控硅輸出，數碼顯示等電路組成。
NE555輸出可調的脈沖計數信號和門控信號。計數電路譯碼和十個門的輸出全部由一塊MOS數字集成擔任。計數輸入加有自動清“0”延遲計數，開啟電源后，計數從“0”依次輸出循環計數。脈沖信號輸入到門控電路，去控制門輸出的導通時間，同時也控制可控硅的導通時間。
220V交流經降壓半波整流后，給可控硅和數碼管提供脈沖輸出和顯示電壓。可控硅輸出的脈沖電流啟動電磁閥去控制除塵設備工作。
四、使用和維護
使用前首先接好電磁閥，詳細核對接線是否正確，然后開啟電源。如果電磁閥已編好號，看是否從“0”開始輸出。根據觀察調到理想的脈沖間隔和即告完畢。
MOS數字集成塊一旦接入電路工作非常穩定。數碼管有短時間的提前燃亮和重碼，一般是可控硅靈敏度過高所致。應降低推動管3DG的β值，或在可控硅控制極及對地并聯一只300Ω－2KΩ之間的電陰。如果出同常亮首先檢查可控硅是否擊穿或漏電。出現丟字一般情況是單穩電路有故障，主要是三極管β值低。電路翻轉時出現干擾信號影響計數。
五、注意事項
a) 輸出接頭嚴禁虛焊和接觸不良。往往因接觸不良產生的電火花干擾會影響整個電路的正常工作。引起注意。
b) 單機輸出公共線只能提供單機使用，多機使用輸出部分應單機接，且不可相互連接。
c) 20門、14門控制儀輸出公共線有獨立接線柱或一根其他顏色的線，各電磁閥一端接20門輸出插頭，另一端接到公共線上。其余20門以內的控制儀輸出公共線，一般排**后，導線顏色也不同，安裝時請注意。
d) 保險管燒**換時不大于0.7，0.**好，嚴禁用油導線或其他物代替電源輸入端?；鹁€和零線都應接入0.，0.7的保險絲，以儀器**使用。
e) 控制儀啟動電磁閥，電磁閥及連接導線不應出現短路，漏電現象，所以要經常檢查。對地電陰要大于2兆歐。
我廠設有維修部，負責向用戶供應零配件及維修業務，如有需要可上門修理。
