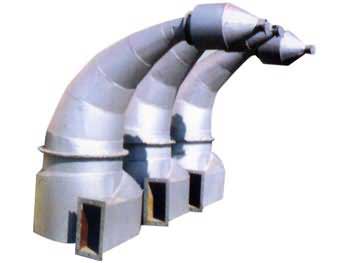

XZD/G型旋風除塵器

一、主要用途
 　　XZD/G-型旋風除塵器是我廠學習國內經驗生產的一種新型除塵設備，它適宜配用于0.5-4噸/時層燃工業鍋爐和采暖鍋爐的煙氣凈化，經用戶實際運行考驗，它具有阻力適中，鋼材消耗量小，占地面積小，運行維護保養方便優點，經它凈化后的煙氣含塵濃度達到**環境保護效率的要求；同時該除塵器的內壁因涂有20毫米厚的涂料，它還能涂，損延長使用壽命等優點。
　　本除塵器可做成左旋和右旋兩種，當面對除塵器的出氣口，煙氣沿蝸殼順時針方向流動為右旋，逆時針方向流動為左旋。
　　由于在旋風除塵器處，距離中心不同距離上的氣流在完成拐彎時所經過的路程不同，因而發展成為使氣流及動能能夠平衡的垂直渦流。如果使在任何面積上的速度與該面積上彎頭的高度成正比，而所經過的距離與彎頭半徑成正比，即當彎頭的半徑與高度的乘積保持為一常數時，便可垂直渦流。
　　為制造方便，將作為傾斜的錐形底板，經過180O的渦流進入除塵器本體，成為具有錐形底板的渦殼結構，并裝有螺旋形連接底板。試驗證明：這種結構形式對于控制除塵器回轉氣流中的“次流”，提高除塵效率和降低阻力效果。

二、主要技術經濟指標
